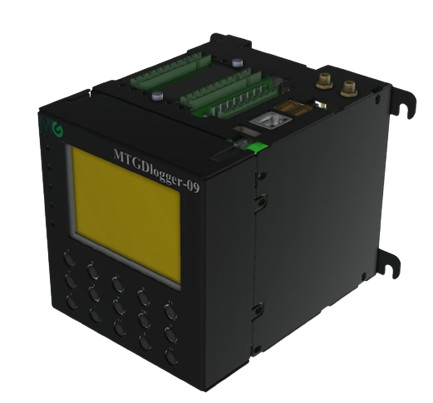

Thiết bị Thu thập, lưu trữ và truyền dữ liệu Datalogger

Cách thức kết nối dữ liệu với Sở TNMT, kết nối dữ liệu tại chỗ và các yêu cầu cần thiết cho quá trình kết nối. Quá trình này được mô tả như sau:

– Về mặt thiết bị đo, đảm bảo tín hiệu 4 – 20 mA, RS485 đầu ra để kết nối nối với thiết bị đo mức, thiết bị đo lưu lượng truyền dữ liệu. Về thiết bị truyền dữ liệu, đảm bảo đúng thiết bị theo yêu cầu của Sở TNMT và lập trình theo hướng dẫn của Sở;

– Về quy trình, sau khi hoàn thành lắp đặt hệ thống và hoàn thành hiệu chuẩn/kiểm định và dán tem, Công ty sẽ gửi công văn yêu cầu kết nối lên Sở TNMT. Sau quá trình kiểm tra hệ thống là quá trình lập trình kết nối về hệ thống phần mềm trung tâm của Sở. Cuối cùng là văn bản xác nhận hoàn thành kết nối dữ liệu;

– Dữ liệu được lưu trữ tại chỗ ít nhất 30 ngày dữ liệu gần nhất, kết nối về Sở TNMT và hiển thị tại phần mềm để theo dõi tại máy tính trong nhà máy. Tại phần mềm, các công tác như theo dõi số liệu, kết xuất dữ liệu ra file excel, kiểm tra hệ thống hay xử lý sự cố từ xa…

– Tần suất truyền file cài đặt được từ 1 phút đến 999 phút gửi 1 lần hoặc truyền theo yêu cầu thực tế, dữ liệu gửi đi đồng thời được lưu trữ trên thiết bị với dung lượng bộ nhớ 16GB (lưu trữ được từ 2 đến 3 năm).

Giá: Liên hệ

Thông tin sản phẩm

Cấu hình:

Vi xử lý: 8 nhân 64 bit ARM (4x ARM Cortex-A76 @ 2.4 GHz, 4x ARM Cortex-A55 @ 1.8 GHz)

Ram : 4GB (có thể mở rộng lên 32GB)

Khả năng lưu trữ: thẻ Micro SD lên đến 256 GB

Hệ điều hành linux:

Có hệ điều hành sẽ dễ dàng cho việc nâng cấp phần mềm, hoạt động ổn định hơn, chạy đa nhiệm với thời gian thực;

Giao thức mạng:

HTTP, SMTP, Socket TCP, Modbus TCP, FTP…

Giao thức kết nối cảm biến:

Có đầu ra điều khiển Transistor Colector hở, cài đặt đầu ra cảnh báo khi giá trị đo vượt ngưỡng.

Web Server:

HTML, Javascript, Jquery.

Tính năng lưu trữ:

Có cơ sở dữ liệu SQL, dữ liệu lưu trữ liên tục và dữ liệu cảnh báo. Xuất file excel dễ dàng/SQL.

Tính năng vẽ biểu đồ:

Xuất được file dạng hình ảnh hoặc file vector khi chọn biểu đồ của từng kênh, theo thời gian.

Tính năng lập lịch:

Lập lịch cho bật, tắt thiết bị, bật tắt cảnh báo theo ngày và theo tuần lặp lại.

Tính năng lập trình được:

Lập trình được các hàm toán học cho phép tính toán các công thức phứ tạp cho các giá trị đo khác nhau.

Màn hình:

Màn hình cảm ứng 7 inch( có thể mở rộng lên màn 10 inch) hiển thị giá trị quan trắc

Cổng giao tiếp:

Hỗ trợ cổng LAN, RS232 và RS485

Thời gian:

Tính năng tích hợp thời gian thực

Phân quyền:

Có 2 quyền truy cập:

Admin – Quyền quản trị tất cả các nội dung;

User Limited – Quyền sử dụng giới hạn các chức năng cài đặt.

Giao thức truyền file FTP:

Có 2 giao thức truyền file;

FTP1: Truyền file .txt với nội dung là các giá trị đo hiện thời, theo như quy định của Bộ Tài Nguyên Và Môi Trường;

FTP2: Truyền file .csv với nội dung là toàn bộ các giá trị đo trong ngày;

(Nếu quá trình truyền file bị mất kết nối với Server FTP thì sau khi có kết nối trở lại thì các file lúc trước không truyền đi được sẽ được truyền đi hết. Tự động tạo thư mục quản lý dễ dàng theo: tên thiết bị/ năm/ tháng/ ngày cho từng dữ liệu được truyền lên FTP server).
