Thiết bị phân tích khí AtLAS-450

Máy phân tích đa khí ứng dụng tại chỗ trong khu vực an toàn dựa trên công nghệ Laser (TDLAS) và Tia cực tím (UV DOAS)

Có thể đo tối đa 5 thành phần (thường là CO, CO2, SO2, NO, NO2), nhưng có thể được sử dụng trong bất các trường hợp có thông số vận hành nằm trong phạm vi được chỉ định.

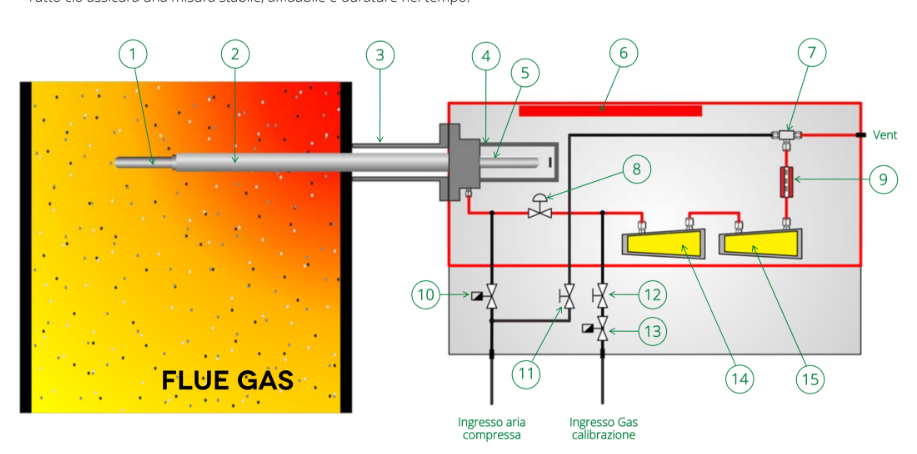

1	Lọc trước	9	Lưu lượng kế điện tử
2	Đầu dò lấy mẫu	10	Van thổi ngược
3	Mặt bích	11	Van kim (Tốc độ dòng mẫu)
4	Vỏ bộ lọc thứ cấp	12	Van kim (Dòng Cal)
5	Bộ lọc thứ cấp	13	Cal. Van gốc mạch)
6	Thiết bị giữ nhiệt	14	Thiết bị quang học UV DOAS
7	Máy phun	15	Thiết bị quang học TDLAS
8	Dòng mẫu van gốc

Phạm vi:

+ Đo theo UV DOAS + PLS:

SO2: min 0 – 300 ppm, max 0 – 3000 ppm

NO: min 0 – 300 ppm, max 0 – 3000 ppm

NO2:min 0 – 300 ppm, max 0 – 3000 ppm

+ Đo theo TDLAS:

CO: min 0 – 1000 ppm, max 0 – 3000 ppm

CO2: min 0 – 10%, max 0 – 30%

Số lượng khí đo được: 1 đến 5 khí

Tuyến tính: ≤ ±2% FS

Độ lặp lại: ≤ ±2% FS

Độ bền kéo: ≤ ±2% FS

Hiệu chuẩn định kỳ: 2 lần/năm

Thời gian đáp ứng (T90): Phụ thuộc tốc độ dòng chảy được thiết lập. Thông thường ≤ 30 giây (với hai modul)

Thời gian điều nhiệt: Khoảng 30 phút

Nhiệt độ làm việc: Ngăn chứa các bộ phận được làm ướt bằng khí ở nhiệt độ Ngăn chứa các bộ phận được làm ướt bằng khí ở nhiệt độ ~ 120oC

Đầu vào khí nén (Cal/ Air): 6 mm

Đầu ra khí nén (Vent): 8 mm

Bộ lọc: Bộ lọc trước (20 μm) và bộ lọc thứ cấp (5
μm)

Thông số kỹ thuật khí nén: Khí nén khô và không dầu. Áp suất 0,4…0,8 Mpa

Nhiệt độ mẫu: Tối đa 450oC (Tiêu chuẩn)

Tốc độ dòng mẫu: 0,5…5 l/phút, điều chỉnh thông qua van kim. Khuyến nghị 3 l/phút, hiển thị lưu lượng (hệ thống tích hợp đồng hồ đo lưu lượng điện tử)

Áp suất mẫu: -1000….+2000 Pa

Điện áp: 600W

Cấp độ bảo vệ: IP64

Khí mẫu được hút thông qua một máy phun chạy bằng khí nén. Bộ lọc trước ở đầu đầu dò và bộ lọc thứ cấp nằm ngay ở đầu vào của tủ mini bảo vệ các bộ phận nhạy cảm khỏi bụi và các hạt nhỏ. Cả hai bộ lọc đều có thể tháo lắp dễ dàng tại hiện trường để vệ sinh hoặc thay thế.
Cọc lắp đặt có mặt bích được hàn vào thành ống dẫn được xử lý chống ăn mòn (cũ ng như không thấm nước) để có khả năng chống lại bất kỳ sự ngưng tụ axit nào. Cố định ở một bên giúp lắp đặt dễ dàng và hệ thống không bị biến dạng có thể có của ống dẫn.

Các băng ghế quang học thực hiện phép đo được đặt ở phía sau bộ lọc thứ cấp. Đồng hồ đo lưu lượng điện tử được đặt trên lỗ thông hơi để truyền tốc độ dòng khí mẫu đến màn hình thiết bị (có thể điều chỉnh thông qua van).
Để tránh nguy cơ tắc nghẽn do bụi tích tụ trong bộ lọc, thiết bị có thể thực hiện xả ngược tự động theo thời gian thông qua hệ thống van điện từ đóng mạch đo và mở mạch đế n cùng một loại khí nén có áp suất được sử dụng để cấp nguồn cho máy phun.

Toàn bộ khoang bên trong của thiết bị (và do đó tất cả các bộ phận bị làm ướt bởi khí mẫu) được giữ nóng (~ 120°C) để tránh hiện tượng ngưng tụ có thể làm hỏng bàn quang học hoặc dẫn đến thất thoát khí cần pha loãng.
Tất cả điều này đảm bảo phép đo ổn định, đáng tin cậy và lâu dài.
