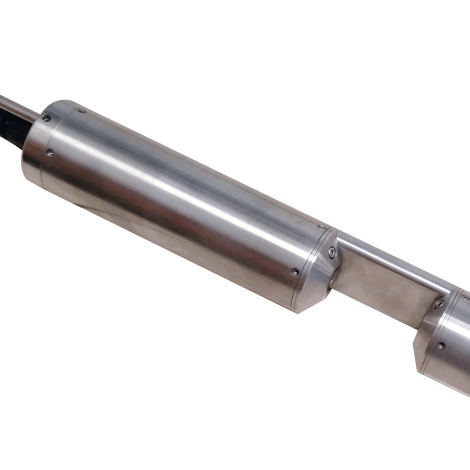

Đầu dò đa thông số UV254 TOC/COD/BOD StacSense Op 50 mm 7m trần

Hệ số hấp thụ quang phổ (SAC) ở bước sóng 254 nm giúp xác định hàm lượng hữu cơ trong mẫu nước
mà còn cả các thông số COD, TOC và BOD bằng cách áp dụng các hệ số tương quan thích hợp.
Nguyên tắc đo lường:
Đầu dò StacSense sử dụng khả năng hấp thụ tia cực tím ở bước sóng 254 nm để đo các hợp chất hữu cơ hòa tan trong nước. Cái này
Độ hấp thụ tương quan với nồng độ TOC, COD và BOD để mang lại đầu dò hiệu suất cao
không yêu cầu vật tư tiêu hao.
Phép đo tham chiếu ở bước sóng 530 nm được sử dụng để bù cho sự hiện diện của các hạt trong mẫu
cũng hấp thụ tia UV và thiết lập thông số Độ đục.
Việc sử dụng đèn LED UV hiệu suất cao hiện đại, kết hợp với quản lý đánh lửa nghiêm ngặt, mang lại
phương sai tối ưu của tín hiệu.
Truyền thông kỹ thuật số / Máy phát tích hợp:
Cảm biến StacSense kết nối với mọi loại máy ghi, máy phát, hệ thống quản lý từ xa hoặc PLC
sử dụng đầu vào Modbus RS-485. Nhờ lập chỉ mục cảm biến, hơn 200 cảm biến có thể được kết nối với một
máy ghi âm.
Chống nhiễu: tiền khuếch đại được tích hợp trong cảm biến và xử lý tín hiệu số.
Tất cả dữ liệu hiệu chuẩn, lịch sử, người dùng và phép đo được xử lý trực tiếp trong Đầu dò StacSense và
được truyền bằng liên kết Modbus RS-485 hoặc SDI-12.

Đo
Nguyên lý đo Độ hấp thụ tia cực tím 254 nm
Độ đục bù ở bước sóng 530 nm
Nhiệt độ bên trong
Độ dài sóng 254 nm (hiệu chỉnh độ đục ở 530 nm) Loại đầu dò Silicon Photodiode
Nguồn sáng LED UV 254 +/- 5nm và 530 +/- 5 nm
Đường quang 2 và 50 mm
Tần số đo Tối đa 1 lần đo/2s
Xếp hạng bảo vệ chống xâm nhập IP68
Tối đa. độ sâu ngâm 50 mét
Áp suất tối đa 5 bar
Nhiệt độ hoạt động 0-40°C
Nhiệt độ bảo quản -10°C đến +50°C
Phạm vi PH pH2 đến pH12
Kích thước (D x L) (mm) 48x371 hoặc 48x419 (xem sơ đồ kích thước tổng thể)
Trọng lượng 1600 - 1800g tùy theo đường quang (không bao gồm cáp)
Thân thiết bị: Thép không gỉ 316 (1.4401)
Cửa sổ quang học: Silicat hợp nhất (Corning 7980)
Cáp: Dây trần có vỏ bọc polyurethane
Con dấu: Fluoroelastomer (FPM/FKM)
Cáp 9 dây dẫn có vỏ bọc dài 3, 7 và 15m.
Độ dài khác theo yêu cầu
Giao diện tín hiệu
Modbus1 RTU (RS-485) / SDI12
2,3 (TTL)
1 Cảm biến tắt tiếng trong Modbus tối đa 2 giây giữa yêu cầu đo và
khả năng đọc các phép đo hoặc trạng thái
2 Sử dụng SDI12, khung kết quả đo sau tối đa 2 giây thay vì 850 mili giây
độ trễ tiêu chuẩn
1.2 Cảm biến phản hồi ở Modbus / SDI12 kể cả khi ở chế độ chờ
3 Việc sử dụng và kết nối bus SDI12 có thể làm tăng công suất dự phòng
mức tiêu thụ* lên tới 40uA tùy thuộc vào mức độ của dòng (cao hay thấp). Các
mức tiêu thụ không tăng nếu đường SDI12 bị ngắt kết nối hoặc giải phóng về 0V
(Chỉ Modbus RTU).
Nguồn điện cảm biến
5,4 V 1,2 ở 26 V 3 DC
1 Tối thiểu tuyệt đối 5,2 V với 1 m cáp
2 Điện áp tối thiểu chịu tổn thất liên quan đến chiều dài cáp
3 28,0 V tối đa tuyệt đối
Mức tiêu thụ điển hình ở mức 5,4 V
Chế độ chờ tự động dưới 10 μA* (54 μW)
Dòng điện cực đại tối đa: 600 mA (2 ms)
Dòng điện tối đa trong quá trình đo: 100 mA (540 mW)
Dòng điện trung bình trong quá trình đo: 70 mA (378 mW)
Dòng điện trung bình (1 lần đo/2s): 35 mA (189 mW)
Năng lượng cho 1 lần đo (1,5 giây): 158 μWh
Mức tiêu thụ điển hình ở 12 V
Chế độ chờ tự động dưới 10 μA* (120 μW)
Dòng điện cực đại tối đa: 400 mA (1,5 ms)
Dòng điện tối đa trong quá trình đo: 70 mA (840 mW)
Dòng điện trung bình trong quá trình đo: 60 mA (720 mW)
Dòng điện trung bình (1 lần đo/2s): 30 mA (360 mW)
Năng lượng cho 1 lần đo (1,5 giây): 300 μWh
Mức tiêu thụ điển hình ở 24 V
Chế độ chờ tự động dưới 10 μA* (240 μW)
Dòng điện cực đại tối đa: 300 mA (1 ms)
Dòng điện tối đa trong quá trình đo: 65 mA (1560 mW)
Dòng điện trung bình trong quá trình đo: 50 mA (1200 mW)
Dòng điện trung bình (1 lần đo/2s): 25 mA (600 mW)
Năng lượng cho 1 lần đo (1,5 giây): 500 μWh
